您現在的位置:產品中心 >>  工業顯微鏡系列>>  ZTX-S系列
  •  產品分類
產品名稱:ZTX-S簡單連變系列
詳細描述

性能

ZTX-S系列連續變倍攝影像顯微鏡具有高分辨率、高清晰度和強立體感的光學成像系統,通過簡便操作就可以獲得連續變倍圖像,廣泛應用于電子行業中半導體和集成電路板的檢測以及教學、農業、電子工業和儀器儀表行業作精細零部件的檢驗、裝配、修理。



配置表



配   置

整   機   型   號 Model No.

部 件

規 格

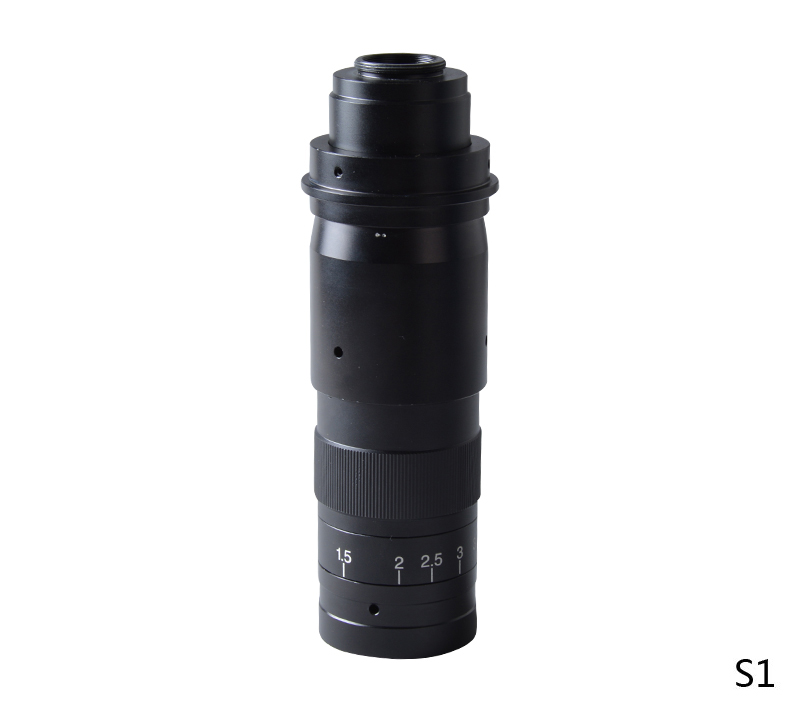

S1

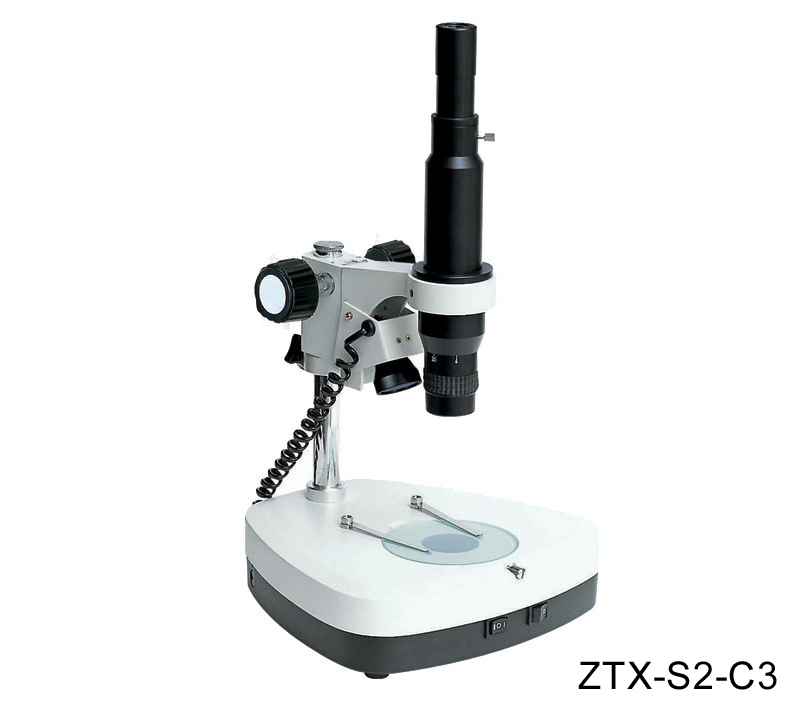

ZTX-S2-C3

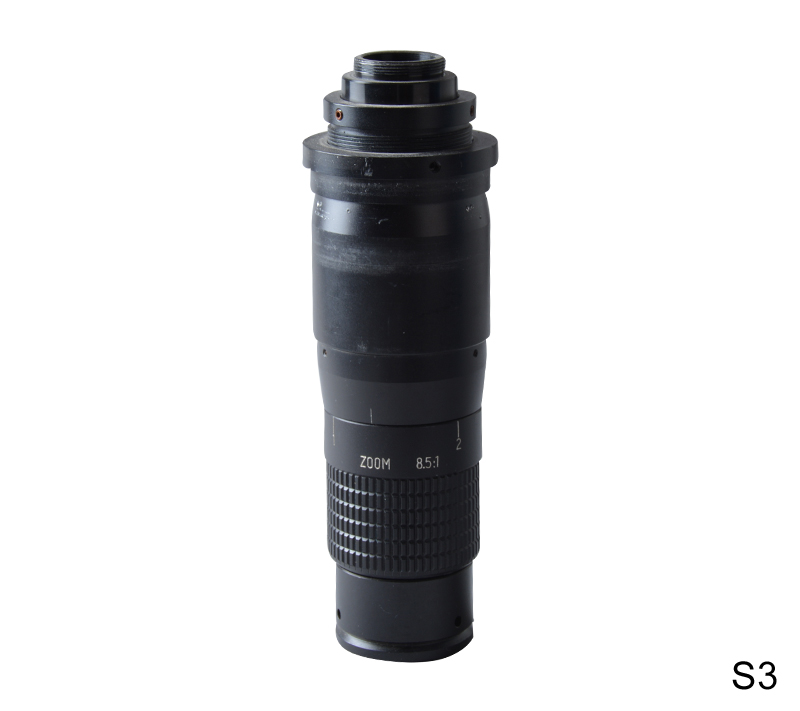

S3

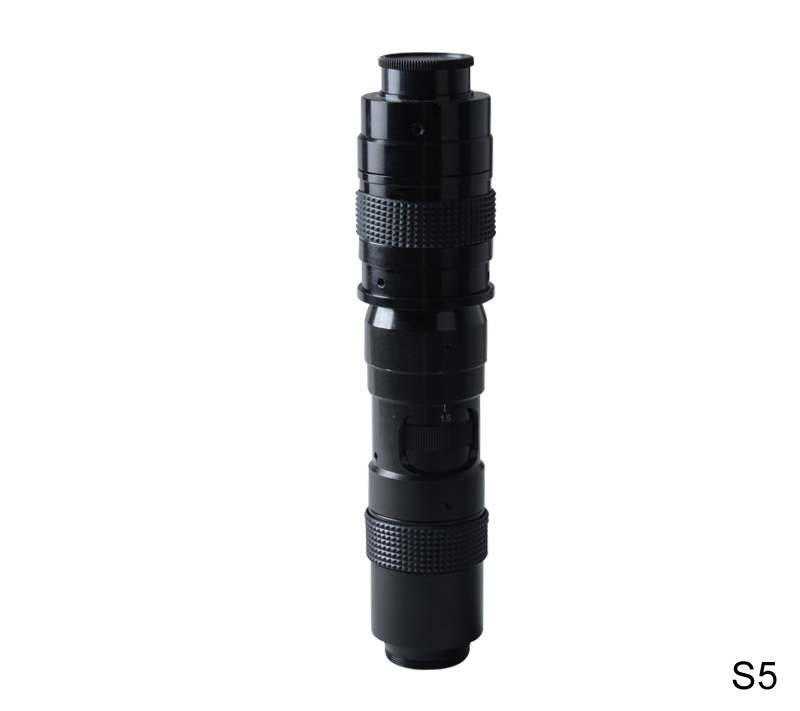

S5

主鏡頭

1X-4X







0.7X-4.5X







0.65X-5.5X







0.65X-6.5X







大物鏡

0.5X/165mm

1.5X/45mm

2X/30mm

機架

C3

20

DSMP

TD-1

TD-2

工作距離

90mm









90.5mm







100mm





113mm







攝影裝置

PH/2x

 ○

攝像接筒

CTV/0.5X



寶石夾

Ⅰ/Ⅱ

碗形鹵素照射燈

12V10W

柱形鹵素透射燈

12V10W

LED照射燈

3W

LED透射燈



環形熒光燈

RFL

包裝

泡沫+紙箱


注:● 為標準配置 ○ 為選購配置
視頻放大計算方法:
顯示器尺寸×25.4mm÷CCD或是數碼相機的靶面對角線×物鏡倍數×適配鏡倍數=顯微鏡系統放大倍數
顯示屏是用英寸來表示,1英寸=25.4MM



附圖1:常用CCD/CMOS靶面尺寸型號

型號

寬高比

光導攝像管直徑

靶面區域

對角線

     高

寬

轉換系數

1/2”

4:3

12.700

8.00

6.400

4.800

5.408

1/2.5”

10.160

7.182

5.760

4.290

6.024

1/3”

8.467

6.00

4.800

3.600

7.211

1/4”

6.350

4.500

3.600

2.700

9.615
