產品名稱：DSM0745系列
| 詳細描述 |
產品特點
整機優質的光學系統耐用可靠的操作機構。該機型工作距離長，清晰范圍大，附件齊全操作方便?？蓮V泛應用于醫療衛生，農林地質，電子精密機械等行業和部門，特別適合于LED，PCB檢驗，沖壓電鍍檢驗，電子元件檢驗。
主要規格
|
觀察頭傾角 |
45º
|
|
變倍比
|
1：6.4
|
|
目鏡
|
WF10X/20mm
|
|
物鏡
|
0.7x-4.5x
|
|
放大倍數
|
7x-45x
|
|
瞳距調節范圍
|
55-75mm
|
|
工作距離
|
100mm
|
|
底座
|
φ95mm玻璃臺板和黑白工作板
|
|
立臂高
|
300mm
|
|
調焦行程
|
100mm
|
|
鏡體孔徑
|
φ76mm
|
光學參數
|
目鏡
|
標準配置
|
附加大物鏡
|
|
0.5X
|
1.5X
|
2X
|
|
工作距離100mm
|
工作距離165mm
|
工作距離45mm
|
工作距離30mm
|
|
放大倍率
|
視場范圍mm
|
放大倍率
|
視場范圍mm
|
放大倍率
|
視場范圍mm
|
放大倍率
|
視場范圍mm
|
|
WF10X/
20mm
|
7X
|
28.6
|
3.5X
|
57.1
|
10.5X
|
19
|
14X
|
14.3
|
|
45X
|
4.4
|
22.5X
|
8.9
|
67.5X
|
3
|
90X
|
2.2
|
|
WF15X/
15mm
|
10.5X
|
21.1
|
5.25X
|
42.8
|
15.75X
|
14.3
|
21X
|
10.7
|
|
67.5X
|
3.3
|
33.75X
|
6.7
|
101.25X
|
2.2
|
135X
|
1.7
|
|
WF20X/
10mm
|
14X
|
14.3
|
7X
|
28.6
|
21X
|
9.5
|
28X
|
7.1
|
|
90X
|
2.2
|
45X
|
4.4
|
135X
|
1.5
|
180X
|
1.1
|
產品配置表
|
配 置
|
整 機 型 號 Model No.
|
|
部 件
|
規 格
|

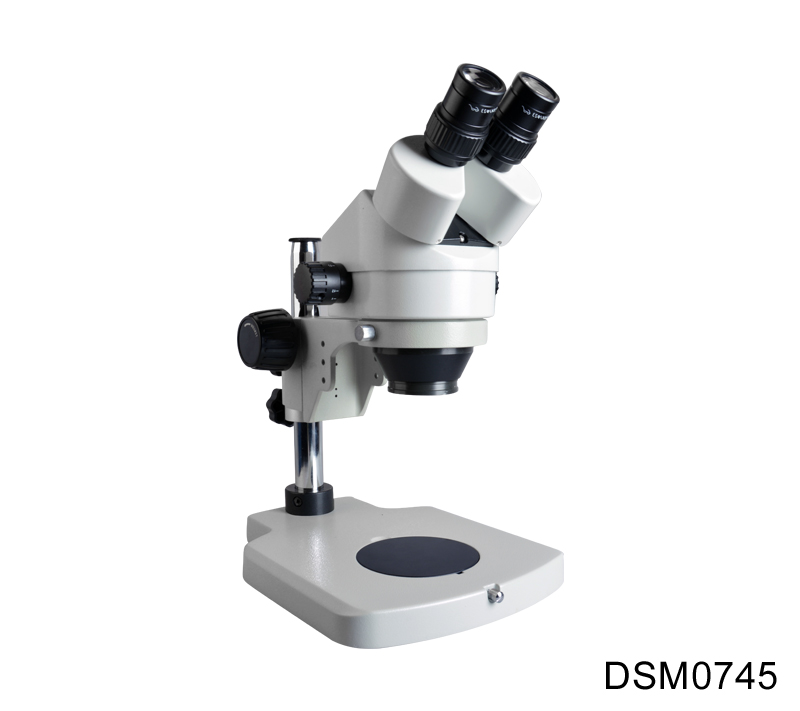

DSM0745
|
DSM0475-3
|

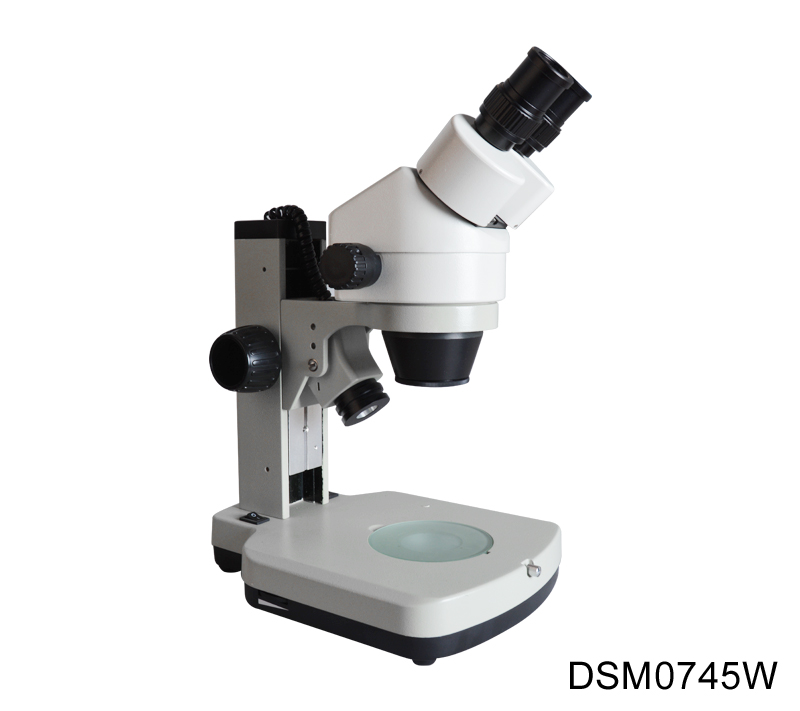

DSM0745W
|

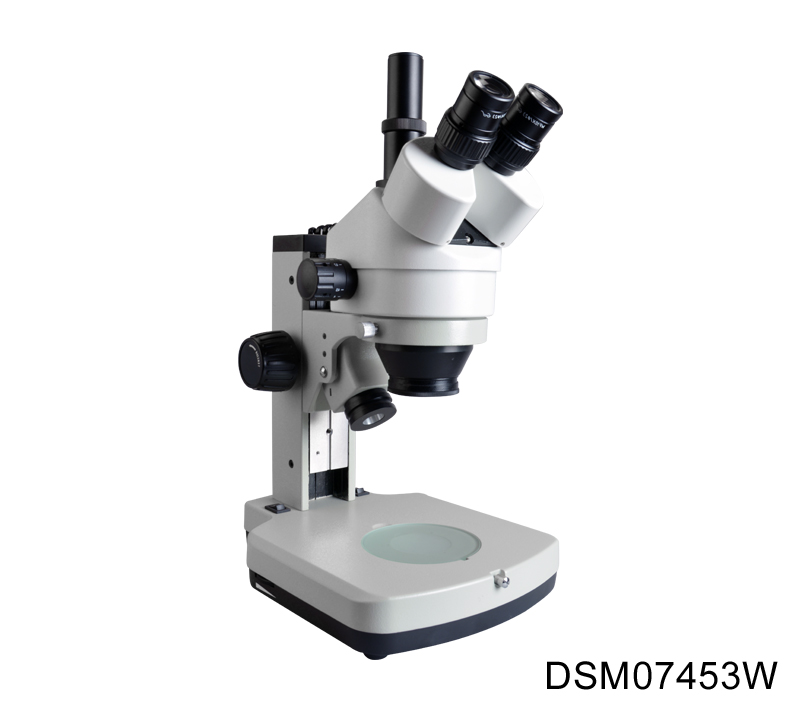

DSM07453W
|

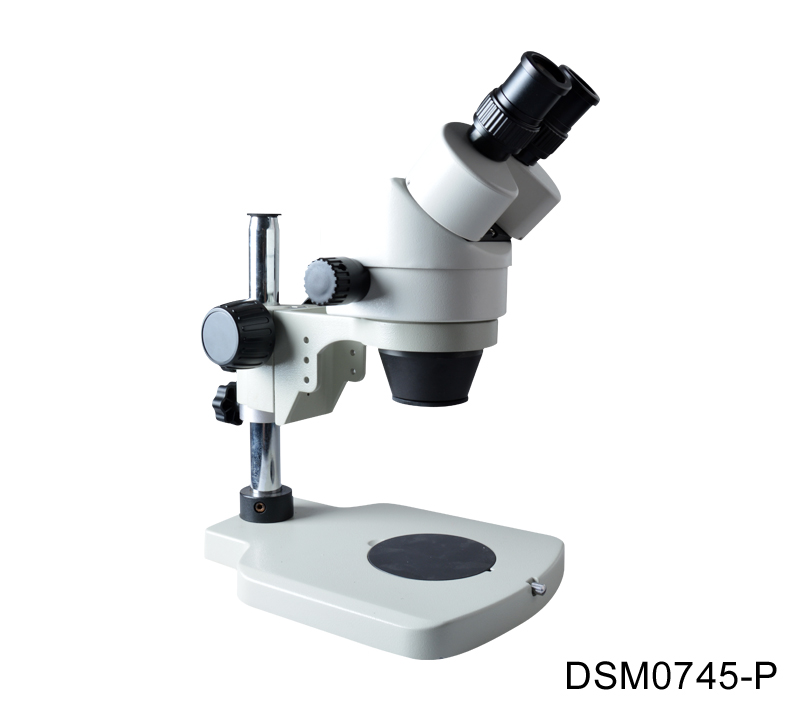

DSM0745P
|
|
目鏡
|
WF10X20mm
|
●
|
●
|
●
|
●
|
●
|
|
WF15X15mm
|
O
|
O
|
O
|
O
|
O
|
|
WF20X10mm
|
O
|
O
|
O
|
O
|
O
|
|
雙目觀察頭
|
DSM0745
|
●
|
|
●
|
|
●
|
|
三目觀察頭
|
DSM0745-3
|
|
●
|
|
●
|
O
|
|
大物鏡
|
0.5X/165mm
|
O
|
O
|
O
|
O
|
O
|
|
1.5X/45mm
|
O
|
O
|
O
|
O
|
O
|
|
2X/30mm
|
O
|
O
|
O
|
O
|
O
|
|
機架
|
DSM
|
●
|
●
|
|
|
|
|
DSMW
|
|
|
●
|
●
|
|
|
TD-1
|
O
|
O
|
O
|
O
|
O
|
|
TD-2
|
O
|
O
|
O
|
O
|
O
|
|
DSMP
|
|
|
|
|
●
|
|
攝影裝置
|
PH
|
|
O
|
|
O
|
|
|
攝像接筒
|
CTV
|
|
O
|
|
O
|
O
|
|
寶石夾
|
Ⅰ/Ⅱ
|
O
|
O
|
O
|
O
|
O
|
|
暗場工作臺
|
ASC
|
O
|
O
|
O
|
O
|
|
|
碗形鹵素照射燈
|
12V10W
|
●
|
●
|
|
|
|
|
柱形鹵素透射燈
|
12V10W
|
●
|
●
|
|
|
|
|
LED照射燈
|
1W
|
|
|
●
|
●
|
|
|
LED透射燈
|
1W
|
|
|
●
|
●
|
|
|
環形熒光燈
|
RFL
|
O
|
|
O
|
|
O
|
|
包裝
|
泡沫+紙箱
|
●
|
●
|
●
|
●
|
●
|
●標準配置 O選購配置
|
